ВОДОПРОВОДНАЯ ЗАПОРНАЯ АРМАТУРА

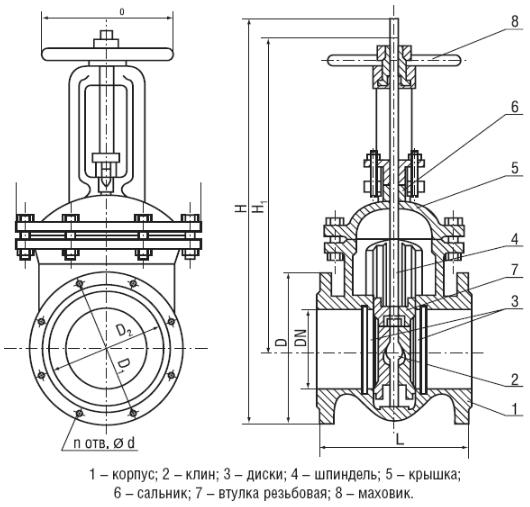

1. ЗАДВИЖКА 30Ч6БР

Общие сведения:

Задвижка 30ч6бр применяется в качестве запорного устройства для перекрытия потока воды или другой среды. Корпус задвижки изготовляется, как правило, из чугуна, а уплотнение шпинделя – из латуни. Задвижка чугунная 30ч6бр выдерживает проходящую через нее среду температурой не более 225° C . Задвижка 30ч6бр имеет ручное управление с помощью маховика, а так же высокое качество и долгий срок службы.
Область применения:

Предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды и пара при температуре до +225 °С.
Технические характеристики:

Среда: нефть, масла при температуре до 90 °С - т/ф З0ч6бк, нж. 30ч906бк; вода, пар при температуре до 225 °С - т/ф З0ч6бр, нж, 30ч906бр; жидкая или газообразная среда нейтральная к материалам деталей, соприкасающихся со средой, при температуре от -15 до +225 °С - т/ф З0ч6нж; вода при температуре +50 °С - т/ф 30ч706бр
Присоединение: фланцевое с присоединитель¬ ными размерами по ГОСТ 12815-80 (исп. 1, ряд 2).
Материал: Чугун СЧ18 (СЧ20).
Температура рабочей среды: до 255 °С.
Герметичность затвора: по классу " D " ГОСТ 9544-93.
Привод: ручной (маховик), электропривод, гидропривод.

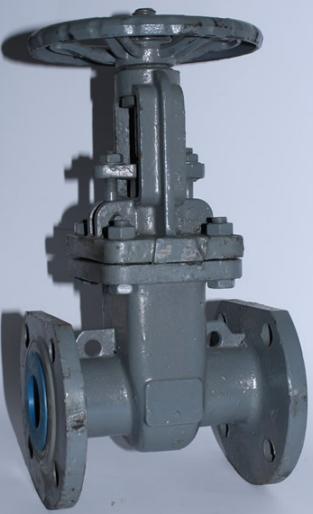

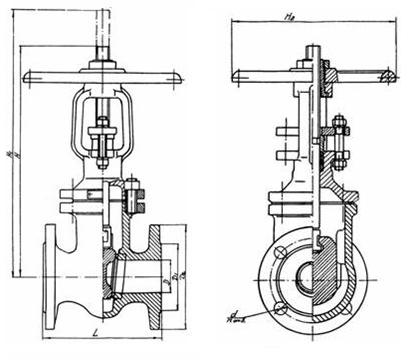

2. ЗАДВИЖКА 30С41НЖ

Общие сведения:

Задвижка стальная клиновая литая с выдвижным шпинделем ручная 30с41нж Ру 16 Атм Т от -40 до +425 С диаметр: Ду 50, Ду 80, Ду 100, Ду 150, Ду 200, Ду 250, Ду 300.
Область применения:

Задвижка предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, жидких неагрессивных нефтепродуктов, неагрессивных жидких и газообразных сред по отношению к которым материалы, применяемые в задвижках

Присоединение к трубопроводу – фланцевое. Фланцы корпуса по ГОСТ 12819–80 на Ру 1,6 МПа (16 кгс/см2). Ответные фланцы по ГОСТ 12820–80 и ГОСТ 12821–80 на Ру 1,6 МПа (16 кгс/см2).
Технические характеристики:
Давление условное (номинальное) Ру (PN), МПа (кгс/см2): 1,6(16).
Класс герметичности: А.
Температура рабочей среды: не более + 450°С.
Температура окружающего воздуха: от -40°С до +40°С.
Материал корпуса и крышки: Сталь 25Л II ГОСТ 977-88.
Шпиндель: сталь 20X13 по ГОСТ 5949-75.
Диски: сталь 25Л + нержавеющая наплавка проволокой св-13Х25Т.
Рабочая поверхность корпуса: нержавеющая наплавка проволокой св-07Х25Н13.
Управление: ручное.
Тип присоединения: фланцевое.

3. ЗАТВОР "БАТТЕРФЛЯЙ"

Общие сведения:

Поворотная заслонка (дисковый затвор) "Баттерфляй" - предназначен для установки на трубопроводе в качестве запорного или регулирующего устройства. Запирающий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом направлению потока рабочей среды. Дисковый поворотный затвор применяется для водоснаб-жения, отопления, пара, нефтехимии, неагрессивных сред.

Дисковый поворотный затвор для низкого и среднего давления. Предназначен для уста-новки на трубопроводах в качестве запорного устройства для газообразных и жидких сред. Комплектуется ручным, электрическим или пневматическим приводом. Задвижки типа «Баттерфляй» предназначены для перекрытия или дросселирования потока, перемещаемой по трубопроводам среды - воды, газообразных сред, пара, других жидкостей. Задвижка может быть установлена на трубопроводе между стандартными ответными фланцами без применения дополнительных уплотнений (футеровка корпуса одновременно исполняет роль уплотнений). Для центровки заслонки «Баттерфляй» между фланцами на ее корпусе выполнены приливы с отверстиями, через которые пропускаются стяжные болты или шпильки.
Основные преимущества:
возможность регулирования расхода жидкости;
надежность и простота монтажа и экс-плуатации;
малые монтажные длины.
Материалы:

Корпус: чугун СЧ18-20.
Диск: ковкий чугун с нержавеющим покрытием.
Рукоятка: сталь.
Кольцо уплотнительное: EPDM.
Шток: сталь 20.

Технические характеристики:

Номинальное давление, бар: 16 (DN 25-300), 10 (DN 350-600).
Класс герметичности ГОСТ 9544: класс А.
Температура рабочей среды: -35°С +130°С.
Рабочая среда: вода, пар, гликоли, морская вода, спирты.
Присоединение: фланцевое.
Диаметр, мм: 25 – 600.

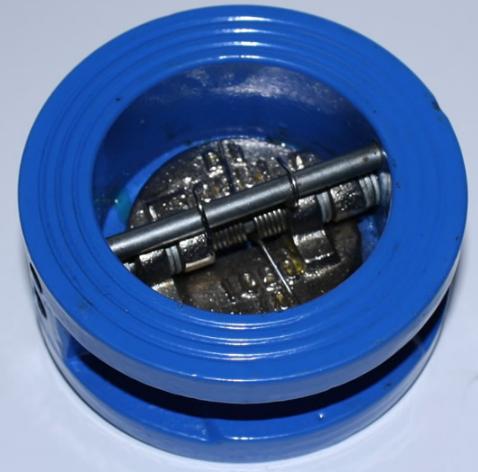

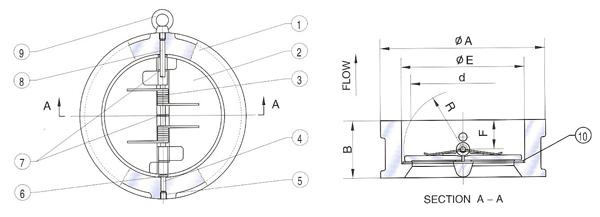

4. КЛАПАН ОБРАТНЫЙ ДВУХСТВОРЧАТЫЙ МЕЖФЛАНЦЕВЫЙ ПОДПРУЖИНЕННЫЙ

Общие сведения:

Клапан обратный межфланцевый — это разновидность самосрабатывающих предохранительных устройств, предназначенных для предотвращения обратного потока рабочей среды в трубопроводе при падении в нем давления ниже определенного значения. Относится к одному из типов трубопроводной арматуры (подвид — обратная арматура).Клапаны обратные межфланцевые (зажимаются между фланцами трубопровода) предназначены для защиты трубопровода от обратного потока рабочей среды.

Основные достоинства клапанов:
компактность;
простота монтажа и эксплуатации;
малые потери напора;
длительный срок эксплуатации.

Область применения:

Используются в системах тепло и водоснабжения, пищевой, химической, текстильной и др. областях промышленности.

Среда применения: чистая вода, морская вода, водяной пар, воздух, пищевые продукты, минеральные масла, слабые кислоты и щелочи и др. технические жидкости.
Материал составных частей:

Корпус: Серый чугун.
Затвор: Ковкий чугун покрытый никелем.
Пружина: Нержавеющая сталь.
Стержень: Нержавеющая сталь.
Втулка: Углеродистая сталь.
Опора корпуса: PTFE.
Опора пружины: PTFE.
Шплинт: Нержавеющая сталь.
Болт с проушиной: Углеродистая сталь.
Прокладка: EPDM.
